技术

具有绝对角度同步的大偏移

Schmidt-Kupplung联轴器产品结构紧凑，可在具有极限径向偏移的传动轴上实现精密的扭矩传输。在必需的容许旋转范围内，这种轴偏移可在静止和带负载运行时以任意数值变化。在一定范围内变化，无论轴偏移高度如何，均可确保恒定的角同步传输。从一个驱动器到另一个驱动器，均可确保恒定的同步运行，不会出现形变。

附图：各种滚筒驱动应用，例如各种涂装滚筒；可处理不同的材料厚度。在运行过程中，Schmidt-Kupplung联轴器可适应加工工艺中出现的可变功能性轴偏移，同时保持持续同步。

图片3：可在不停机状态下实现滚筒转向。 可在运行过程中更换滚筒。此特性可消除机器过于昂贵的启动成本。

精密且紧凑

联轴器通过3个圆盘和2层链节实现动力传输。这种结构可确保紧凑性和高抗扭刚度。在联接环中额外使用了精密的滚针轴承，可确保非常低的旋转速度，从而确保精确的扭矩传输。

高抗扭刚度，无回复力

Schmidt-Kupplung联轴器的组件均采用优质的高抗拉强度钢材和精炼回火钢材制造。

作为全金属联轴器，其可提供超高的抗扭刚度，并且设计用于高扭矩传输。Schmidt-Kupplung联轴器可对轴偏移进行补偿，不会产生任何回复力，因而可承受各种负载。

设计优势

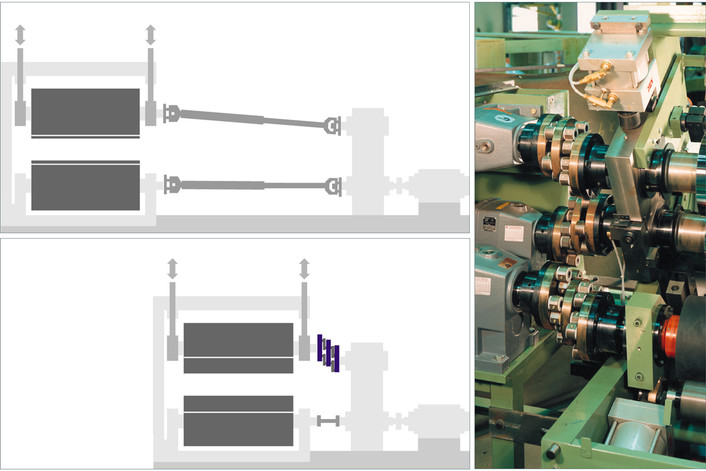

附图：滚轧成型机床设备紧凑型精密组件的理想选择

与万向轴相比，Schmidt-Kupplung联轴器的结构显然更加紧凑，更适合对空间具有较高要求的现代化应用，此外，Schmidt-Kupplung联轴器拥有更高的抗扭刚度，更低的反冲力，并且可满足更精密的工作要求。Schmidt-Kupplung联轴器是一个动态平衡系统。联轴器还可以吸收径向振动。
